Isem tal-Prodott

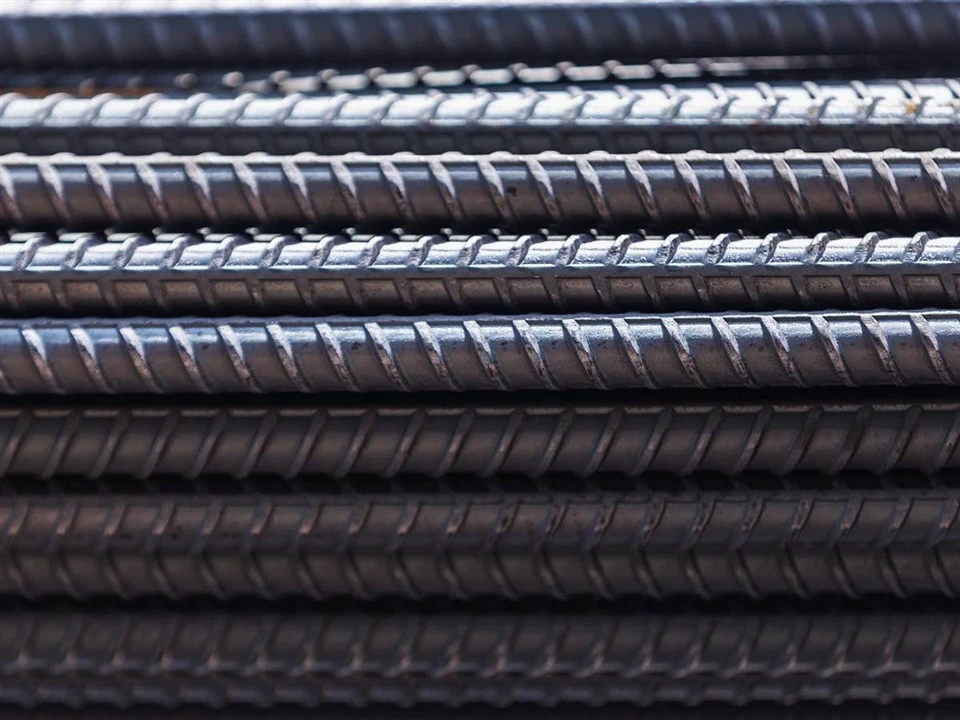

Rebar ta' Grad IV (Barra ta' Rinfurzar ta' Saħħa Ultra{-Għolja- għal Applikazzjonijiet Strutturali Avvanzati)
1. Ħarsa ġenerali
Rebar Grad IVjirrappreżenta l-ġenerazzjoni li jmiss ta' azzar ta' rinfurzar - anultra-qawwa-għolja, rinfurzat irrigat (deformat) żviluppat għalstrutturi tal-konkos heavy-duty, bini għoli, pontijiet, uinfrastruttura f'żoni ta' tagħbija-sismiċi jew ta'-għoli.
Meta mqabbel ma 'gradi aktar baxxi (I–III), ir-rebars tal-Grad IV jagħtu ogħla b'mod sinifikantisaħħa ta' rendiment (sa 600 MPa u aktar), eċċezzjonalisaħħa tat-tensjoni, u mtejbagħeja u reżistenza għall-korrużjoni. Dawn il-vireg jippermettu lill-inġinieratnaqqas il-konsum tal-azzar, iħaffef il-piż strutturali, uittejjeb l-effiċjenza tad-disinn, filwaqt li xorta żżomm duttilità adegwata u prestazzjoni ta 'bond mal-konkrit.
Fl-istandards moderni, il-Grad IV huwa bejn wieħed u ieħor ekwivalenti għal:
HRB600 / HRBF600fiIċ-Ċina (GB/T 1499.2–2018)
Fe600 / Fe650fiIndja (IS 1786)
Grad 75 / 80fiUS ASTM A615/A706
B600B / B600CfiEwropa (EN 10080)
SD590 / SD685fiĠappun (JIS G3112)
2. Materjal u Proprjetajiet Metallurġiċi
| Proprjetà | Firxa Tipika | Deskrizzjoni |
|---|---|---|
| Qawwa tar-Rendiment (fy) | 550 – 650 MPa | Qawwa għolja għat-tnaqqis tal-piż u disinn Slender |
| Qawwa ta' Tensili Ultimate (fu) | 670 – 800 MPa | Reżistenza għat-tensjoni eċċezzjonali taħt tagħbijiet tqal |
| Titwil (δ5) | Iktar minn jew ugwali għal 10 – 14% | Iżomm duttilità għall-assorbiment tal-enerġija |
| Modulu Elastiku (E) | ≈ 200 GPa | Komparabbli ma' gradi aktar baxxi |
| Densità (ρ) | 7,850 kg/m³ | L-istess bħall-azzar tal-karbonju konvenzjonali |
| Qawwa tal-Bond | Eċċellenti | Minħabba ġeometrija tal-kustilja mtejba |
| Weldability | Kundizzjonali | Varjanti ta'-karbonju baxx u mikroliga jistgħu jiġu ssaldjati |
Rebar Grad IV huwa tipikamentmikroligab'elementi bħal vanadju (V), nijobju (Nb), jew titanju (Ti) biex jirfinaw l-istruttura tal-qamħ, jiksbu rendiment għoli mingħajr karbonju eċċessiv, u jżommu l-iwweldjar u t-toughness. Xi varjanti jistgħu wkoll jużawtrattament termomekkaniku (TMT)jewimkessaħ u -ittemprat waħdu (QST)proċessi.
3. Manifattura u Ipproċessar
Hot Rolling + Tkessiħ Ikkontrollat:Jiżgura raffinar u saħħa uniformi tal-qamħ.
Trattament Termomekkaniku (TMT):Jipproduċi wiċċ martensitiku iebes u qalba ferrite-perlita duttili.
Mikroliga:Juża V, Nb, Ti għat-tisħiħ tal-preċipitazzjoni.
Tidwir fil-kesħa jew Ebusija (metodu antik):Kultant użat iżda inqas komuni minħabba duttilità mnaqqsa.
Kisi tal-wiċċ mhux obbligatorju:Kisi galvanizzat, epossidiku, jew taż-żingu-liga tal-aluminju għal strutturi suxxettibbli għall-korrużjoni-.
4. Dimensjonijiet u Medda ta 'Provvista
Dijametri nominali:8 mm – 50 mm
Daqsijiet komuni:10, 12, 16, 20, 25, 32, 36, 40 mm
Tul:6 m / 9 m / 12 m (standard), maqtugħa-sat-tul jew forma ta' kolja disponibbli
Forma tal-wiċċ:Mudell ta' deformazzjoni{0}}għoli (ankraġġ mekkaniku mtejjeb)
Tolleranzi:Għal kull standard (dijametru ± 0.5%, tul ± 50 mm)
5. Vantaġġi ewlenin tal-Prestazzjoni
✅ Effiċjenza ta' Qawwa Għolja:Sa 25–30% inqas azzar meħtieġ meta mqabbel mal-Grad III għal kapaċità simili.
✅ Imġieba Sismika Eċċellenti:Assorbiment għoli ta 'enerġija u prestazzjoni isteretika stabbli taħt tagħbijiet ċikliċi.
✅ Twaħħil Superjuri:Ġeometrija tal-kustilja ottimizzata tiżgura adeżjoni qawwija mal-konkrit u timminimizza ż-żlieq.
✅ Reżistenza Mtejba għall-Għeja:Adattat għal pontijiet, awtostradi elevati, u pjattaformi industrijali.
✅ Durabilità Mtejba:Disponibbli f'varjanti-reżistenti għall-korrużjoni, galvanizzati, jew miksija epoxy-.
✅ Piż Strutturali Mnaqqas:Jippermetti sezzjonijiet irqaq u sovrastrutturi eħfef.
6. Applikazzjonijiet Tipiċi
Pontijiet u vijadotti(ċangaturi tal-gverta, travi, mollijiet)
Bini għoli-uħitan tal-qalbajeħtieġu żoni ta’ rinfurzar kompatti
Strutturi reżistenti-sismiċif'reġjuni-suxxettibbli għat-terremoti
Pjattaformi industrijali u offshoreesposti għal tagħbijiet dinamiċi
Soqfa u gwarniċi ta' medda twila-b'rekwiżiti ta 'tnaqqis tal-piż
Infrastruttura b'limiti stretti ta' deflessjoni jew qasma-wisa'
7. Eżempju: Piż għal kull Meter (Kalkolu Rapidu)
Biex tikkalkula l-massa għal kull metru:
[
m=0.006165 \\darbiet d^2
]
fejnd= dijametru tal-bar f'mm
| Dijametru (mm) | Piż (kg/m) | 12 m Bar (kg) |
|---|---|---|
| 10 | 0.617 | 7.40 |
| 12 | 0.888 | 10.66 |
| 16 | 1.578 | 18.94 |
| 20 | 2.466 | 29.59 |
| 25 | 3.854 | 46.25 |
| 32 | 6.313 | 75.76 |
| 40 | 9.865 | 118.38 |
Dawn il-valuri japplikaw bl-istess mod għall-vireg tal-Grad IV; massa tiddependi biss fuq dijametru, mhux grad.
8. Fabbrikazzjoni, Iwweldjar, u Immaniġġjar
Liwi:Liwja kiesħa possibbli; żomm dijametri minimi tal-liwja Akbar minn jew ugwali għal 6× dijametru tal-bar (żieda għal HRB600).
Qtugħ:Uża cutters mekkaniċi jew idrawliċi; evita qtugħ termali fuq vireg epossidiċi jew galvanizzati.
Iwweldjar:Biss għal gradi ta' mikroliga ta'-karbonju baxx; ivverifika l-WPS u l-kimika qabel l-iwweldjar.
Lapping u ankraġġ:Jistgħu jkunu meħtieġa dawriet itwal minħabba livelli ogħla ta' stress - iċċekkja l-kodiċijiet tad-disinn.
Ħażna:Żomm niexef, elevat, u 'l bogħod minn materjali korrużivi; tkopri bars miksija biex tevita d-degradazzjoni tal-UV.
9. Finituri tal-wiċċ u Għażliet ta 'Protezzjoni
Mitħna iswed (kif-irrumblat)għal xogħol standard tal-konkrit.
Hot-galvanizzat (Z180–Z275)għall-espożizzjoni tal-baħar jew kostali.
Epoxy miksija(ASTM A775) għal pontijiet u gverti tal-awtostradi.
Kisjiet tal-liga tal-aluminju taż-żingu-(eż., Galfan) għall-protezzjoni tal-korrużjoni superjuri.
Varjanti li ma jsaddadx jew duplex for critical structures with >Ħajja tad-disinn ta '50 sena.
10. Kontroll tal-Kwalità u Ittestjar
Ir-rebars kollha tal-Grad IV għandhom jissodisfaw standards stretti għall-konsistenza u l-prestazzjoni:
Testijiet mekkaniċi:Tensili (fy, fu, elongation), liwja/rebend, għeja, u tixjiħ tat-tensjoni.
Testijiet kimiċi:Ekwivalenti tal-karbonju (CE) Inqas minn jew ugwali għal 0.45 għal gradi li jistgħu jiġu ssaldjati.
Spezzjoni Dimensjonali:Dijametru, ġeometrija tal-kustilja, u kontrolli ta 'dritta.
Testijiet tal-kisi:Ħxuna (DFT), adeżjoni, sprej tal-melħ/ittestjar tal-korrużjoni (jekk miksi).
Spezzjoni ta'-Parti Terza:Ċertifikazzjoni TÜV / SGS / BV fuq talba.
Ċertifikati tat-Test tal-Mitħna (MTC):Meħtieġa għall-vjeġġi kollha bit-traċċabilità tas-sħana/lott.
11. Lista ta' Kontroll tal-Ordni
Meta tixtri Rebar ta’ Grad IV, speċifika b’mod ċar:
Standard u Grad:eż., HRB600 (GB), Fe600 (IS), Grad 75 (ASTM), B600B (EN).
Rekwiżiti Mekkaniċi:rendiment/saħħa tat-tensjoni, elongazzjoni, weldjabbiltà.
Daqs u Tul tal-Bar:dijametri, maqtugħa-sat-tul, jew kojl.
Finish tal-wiċċ:iswed, galvanizzat, epossidiku, jew li ma jissaddadx.
Applikazzjoni:sismiku / marittimu / għoli-/pont (għall-klassi korretta tad-duttilità).
Rekwiżiti tal-Ittestjar:MTC, spezzjoni ta' parti terza-, ittestjar tal-għeja, verifika tal-kisi.
Ippakkjar:limitu tal-piż tal-qatta, tikkettar, u dettalji tal-ippakkjar tal-esportazzjoni.
12. Tabella ta' Tqabbil tal-Gradi tar-Rebar
| Proprjetà | Grad I | Grad II | Grad III | Grad IV |
|---|---|---|---|---|
| Qawwa ta' Rendiment (MPa) | 235 | 300–400 | 400–550 | 550–650+ |
| Tip tal-wiċċ | Sempliċi | Deformat | Deformat | Għoli-ribdeformat |
| Duttilità | Għoli | Moderat | Għoli | Għoli (ikkontrollat) |
| Qawwa tal-Bond | Baxx | Tajjeb | Eċċellenti | Superjuri |
| Użu Tipiku | Rabtiet, stirrups | Ġenerali RC | Strutturali tqal | Għoli-, pont, sismiku |
| Għażliet tal-kisi | Xejn | Fakultattiv | Fakultattiv | Galv / Epossi / Stainless |
13. Vantaġġi ta 'Grad IV Rebar
✅ Żieda fil-kapaċità ta' ġarr-tagħbijab'sezzjonijiet iżgħar.
✅ Sigurtà sismika mtejbapermezz ta' prestazzjoni duttili ta'-saħħa għolja.
✅ Mnaqqsa ta' konġestjoni ta' rinfurzar- inqas bars meħtieġa għal kull taqsima.
✅ Spiża tal-kostruzzjoni ottimizzatau l-ħin minħabba tunnellaġġ tal-azzar aktar baxx.
✅ Ħajja ta 'servizz itwalmeta kkombinat ma 'kisi ta' protezzjoni kontra l-korrużjoni.
✅ Adattat għal kodiċijiet tad-disinn avvanzati(Eurocode 2, ACI 318, GB50010).
14. Sommarju
Rebar Grad IVhuwa aninġinerija, rinforz ta' saħħa ultra-għoli-żviluppati għal ambjenti strutturali moderni, ta'-domanda għolja. Hija tgħaqqadsaħħa, duttilità, u durabilità, li jagħmilha l-materjal ta 'għażla għalmega-proġetti, infrastruttura, u disinji reżistenti-sismiċi. Il-metallurġija avvanzata u l-proprjetajiet mekkaniċi konsistenti tagħha jappoġġjaw strutturi aktar sikuri, eħfef, u aktar-li jdumu madwar id-dinja.
Tixtieq li nipprepara atabella tad-dejta teknika(li juru proprjetajiet mekkaniċi, kompożizzjoni kimika, u massa/meter għal HRB600 / Fe600 / Rebars Grad 75) ifformattjat għal kwotazzjoni tal-fornitur jew dokumentazzjoni ta 'esportazzjoni?
