Isem tal-Prodott

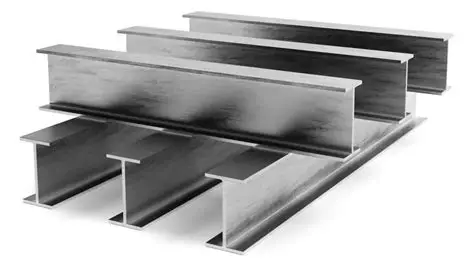

Medju i - raġġ (kbir - kategorija tat-taqsima)
Introduzzjoni
IlMedju i - raġġ (kbir - kategorija tat-taqsima)Imla d-distakk bejn travi rrumblati standard u l-girders tal-pjanċa tqila ħafna użati fil-proġetti mega -}. Hija fabbrika - profil I / H manifatturat b'fond sostanzjali u żona tal-flanġ, ottimizzata għal medju - sa {- meded twal u tagħbijiet tqal jew krejn fejn sezzjonijiet universali standard imma l-girders tal-pjanċa sħaħ ma jkunux ekonomiċi. Użat komunement f'bini industrijali, medju - pontijiet ta 'span, runways tal-krejn u raġġi ta' trasferiment strutturali.
Speċifikazzjonijiet tipiċi
| Parametru | Firxa / noti tipiċi |
|---|---|
| Fond tas-sezzjoni (H) | 300 - 900 mm(firxa komuni "medja" fi ħdan familji kbar ta '-} Taqsima) |
| Wisa 'tal-Flanġ (B) | 150 - 400 mm |
| Ħxuna tal-Web (TW) | 8 - 25 mm |
| Ħxuna tal-flanġ (TF) | 12 - 60 mm |
| Massa għal kull metru | ~ 50 - 250 kg / m(jiddependi fuq sezzjoni eżatta) |
| Tulijiet standard | 6 m, 9 m, 12 m; imqaxxar għal meded itwal |
| Materjali / gradi | S355 / S420 (EN); A572 Gr.50, A992 (ASTM); azzar tat-temp jew ogħla - gradi tas-saħħa fuq talba |
| Saħħa tar-rendiment | ≈ 355 - 420 MPa(dipendenti mill-grad) |
| Qawwa tat-tensjoni | ≈ 470 - 600 MPa(dipendenti mill-grad) |
| Fabbrikazzjoni tipika | Hot - rolled (fejn disponibbli), jew iwweldjati / mibnija - 'il fuq minn pjanċi għal daqsijiet standard mhux - |
| Finitura tal-wiċċ | Mill, Shot - Blast + Primer, Hot - Dip Galvanize, Epoxy / PU Coating, jew intumescent FireProofing |
Karatteristiċi u Vantaġġi ewlenin
Qawwa ottimizzata - sa - piż:Web aktar profond u flanġ usa 'jagħtu modulu ta' sezzjoni għolja mingħajr l-ispiża / kumplessità ta 'girders kbar tal-pjanċa.
Daqs Versatili:Disponibbli bħala medju standardizzat - sezzjonijiet irrumblati tqal jew bħala pjanċa ekonomika - iwweldjati mibnija - raġġi up biex jissodisfaw ir-restrizzjonijiet eżatti tal-kapaċità / trasport.
Faċilità tal-Konnessjoni:Flanġijiet u xbiek ċatti jissimplifikaw id-dettalji tal-bolting, l-iwweldjar u l-konnessjoni għal konnessjonijiet tipiċi tal-azzar.
Shear tajjeb u stabbiltà laterali:Għażla li żżid ebusija tal-web, ebusija tal-flanġ jew pjanċi tal-għatu għal tagħbijiet ikkonċentrati u shear - meded kritiċi.
Spiża - effettiva fuq - erezzjoni tas-sit:Ħin ta 'fabbrikazzjoni aktar baxx minn girders tal-pjanċa sħiħa u rfigħ / immaniġġjar aktar faċli minn sezzjonijiet eċċessivi.
Kisi u Protezzjoni tan-Nar:Provdut b'sistemi tal-wiċċ għal ambjenti ratati korrużivi jew tan-nar -}.
Applikazzjonijiet tipiċi
Bini industrijali travi primarji u runways tal-krejn (medju - krejnijiet tad-dazju).
Medju - Span Pontijiet u Culverts fejn il-fond irrumblat huwa ta 'vantaġġ.
Ittrasferixxi l-girders u l-irfid tal-mezzanin f'imħażen u pjanti tal-manifattura.
Membri strutturali f'ħafna - karozzi ta 'sular, workshops u pjattaformi ta' tagħmir tqil.
Tisħiħ mill-ġdid, fejn hemm bżonn ta 'upgrade tas-sezzjoni - akbar mingħajr pjanċa sħiħa - kumplessità tal-girder.
Fabbrikazzjoni u valur - għażliet miżjuda
Mibnija - għażliet up:Flange wweldjat - u - Web Plate Girders biex jinkisbu mhux - fond standard jew wisa '.
Pre - Tħaffir u Coping:Disinji tat-toqba CNC, shear - toqob tal-bolt u ħanut tal-ħanut għal erezzjoni mgħaġġla mgħaġġla.
Ftuħ tal-Web & Stiffeners:Cutouts tal-fabbrika għas-servizzi, bi pjanċi ta 'rinforz u ebusija mgħammra.
Cambering:Camber tal-fabbrika biex tikkumpensa t-tagħbijiet tas-servizz u tikkontrolla d-deflessjoni.
Finish:Shot Blasting, Priming, Hot - Dip Galvanizing, Multi - Kisi Epoxy / PU jew Kisi Intumescent.
Pre - Assemblea:Pre - splices immarkati, jaqblu - tħaffir u tbaħħir f'pakketti ta 'erezzjoni.
Assigurazzjoni u Ittestjar tal-Kwalità
Ċertifikati tat-Test tal-Mill (MTC) b'data kimika u mekkanika.
Spezzjoni dimensjonali: fond, wisa 'tal-flanġ, ħxuna tal-web / flanġ.
Kwalità tal-weldjatura: WPS / PQR - iwweldjar ikkontrollat b'MT / UT / RT fuq ħjatat kritiċi kif speċifikat.
Ittestjar mekkaniku: tensjoni, ebusija u, jekk meħtieġ, testijiet ta 'impatt għal servizz ta' temperatura baxx -.
Spezzjoni tal-Kisi: Ħxuna tal-film u ttestjar tal-adeżjoni għal kull speċifikazzjoni.
Ippakkjar, Trasport u Kunsinna
Punzing:Taqsimiet imqabbda u separati minn spazjaturi tal-polimeru / injam biex jiġu evitati ħsara.
Protezzjoni tat-Tmiem:Gwardjani tal-kantuniera u protezzjoni tat-tarf għal finituri miksija / galvanizzati.
Trasport:Tulijiet ta 'biċċa waħda - sa limiti ta' trasport / krejn; Spans itwal mibgħuta bħala segmenti mqassma ma 'taqbila - pjanċi ta' splice imtaqqbin.
Ħin taċ-Ċomb:4-8 ġimgħat tipiċi għal daqsijiet ta 'ħażniet / standard; 6 - 12+ ġimgħat għal bena - up jew raġġi lesti ħafna (jiddependi fuq il-kwantità u l-ambitu).
Tordna informazzjoni - Dak li għandna bżonn
Jekk jogħġbok ipprovdi:
Span (i) meħtieġa u tagħbijiet (mejta, ħajjin, krejn, tagħbijiet tal-punt).
Sezzjoni mixtieqa fil-fond jew l-għan tal-kapaċità (jew is-sezzjoni eżistenti li taqbel).
Materjal tal-grad u l-preferenza tal-finitura (eż., S 355 + primer, hot - dip galvanize).
Dettalji tal-konnessjoni u kwalunkwe pre-- rekwiżiti ta 'tħaffir jew ilaħħqu.
Limiti massimi ta 'trasport / cranage fis-sit (għal daqs wieħed - daqs).
Skeda ta 'kwantità u kunsinna.
B'dawk l-inputs nistgħu nipproponu rrumblati jew mibnija - up mezz i - għażliet ta 'raġġ, nipproduċu proprjetajiet tat-taqsima (ix, sx, żona, piż / m), tpinġijiet dettaljati, u kwotazzjoni kompetittiva.
Għaliex tagħżel dan il-mezz i - raġġ?
Jolqot il-bilanċ prattiku bejn il-prestazzjoni u l-ispiża għal ħafna - bini ta 'dazju u applikazzjonijiet industrijali - aktar b'saħħithom u aktar iebes minn raġġi universali standard, iżda aktar sempliċi u aktar ekonomiċi biex jipproduċu u jtellgħu minn girders tal-pjanċa kbar ħafna. Jekk tagħtini l-informazzjoni tal-medda u tat-tagħbija jien ser nidħol ftit għażliet ta 'raġġ rakkomandati (irrumblati vs mibnija - up) u nipprovdu piżijiet, moduli tat-taqsima u stima tal-prezz.
